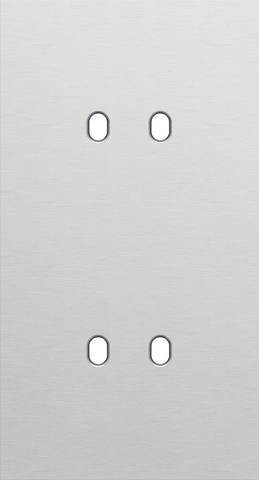

Niko Toggle Tweevoudige afdekplaat, verticaal 71 mm centerafstand, voor tweevoudige schakelfuncties

De verticale en tweevoudige Niko Toggle afdekplaat klikt op twee tweevoudige schakelfuncties die verticaal boven elkaar zijn geplaatst met een centerafstand van 71 mm. De afdekplaat kan gecombineerd worden met elke beschikbare Niko Toggle voor tweevoudige schakelfuncties.

Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn. Het bovenkader is vervaardigd uit geanodiseerd aluminium. Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA). Het bovenkader is 6 mm dik en het onderkader 2 mm.

Tweevoudige afdekplaat, verticaal 71 mm centerafstand, voor tweevoudige schakelfuncties, Niko Toggle

• Tweevoudige afdekplaat voor twee mechanismes.
• Kaderopbouw: Ze bestaat uit een bovenkader, een lichtgeleider en een onderkader die mechanisch met elkaar verbonden zijn.
• Materiaal bovenkader: Het bovenkader is vervaardigd uit geanodiseerd aluminium.
• Materiaal onderkader: Het onderkader is vervaardigd uit witte polycarbonaat (PC) + acrylaat-styreen-acrylaat (ASA).
• Dikte kader: Het bovenkader is 6 mm dik en het onderkader 2 mm.
• Verlichtingselement
  • de afdekplaat is uitgerust met een lichtgeleider
  • de lichtgeleider is gemaakt van doorschijnend plastic
  • de geleider brengt het licht van de optionele led naar de hendel
  • de afdekplaat moet in de juist richting gemonteerd worden zodat de optionele led mooi bij de lichtgeleider past
• Hartafstand: 71 mm
• Opbouwhoogte: max. 8,5 mm
• Brandveiligheid
  • zelfdovend: voldoet aan een gloeidraadproef van 650 °C
  • halogeenvrij
• Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
• Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
• Afmetingen (HxBxD): 154 x 83 x 10 mm
• Afmetingen zichtbaar (HxBxD): 154 x 83 x 8 mm
• Keurmerken: CEBEC
• Markering: CE
